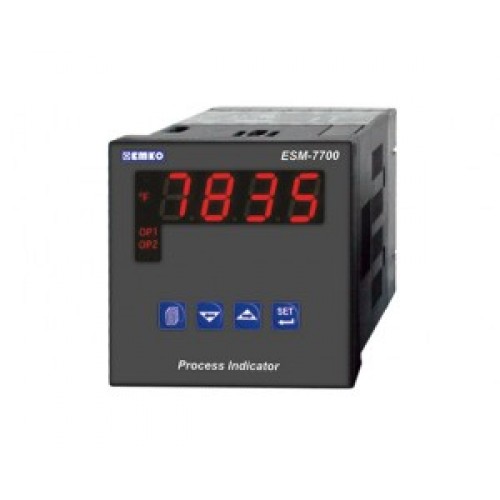

ESM-7700 ESM-7700 Proses Göstergesi

Ekran ve Ön Panel
Butonlar	Prog, Yön tuşları , Set  and enter butonu
Led Göstergeleri	Q1, Q2, Q3, ° C / ° F / V Ledler.
Gösterge	13.2 mm Kırmızı 4 dijit LED
Gövde
Fiziksel Özellikleri	72 mm x 72 mm 87,5 mm
Koruma Sınıfı	NEMA 4X (önden IP65, arkadan IP20)
Ağırlık	Yaklaşık Olarak 0.25 kg.
Montaj	Sabit Montaj
Elektriksel Özellikler
Besleme gerilimi ve Güç	100-240 V ~ (-15%,+10%) 50/60 Hz. 6 VA 24 V ~ (-15%,+10%) 50/60 Hz. 6 VA 24 Vdc  (-15%,+10%)  6 W
Proses Girişleri	Evrensel Girişi TC, RTD, (dc) Voltaj / Akım
Termokupl Giriş Tipleri	Yapılandırma parametrelerini L (DIN43710), J, K, R, T, S, B, E, N (IEC584.1) (ITS90) tarafından seçilebilir
Termorezistans Giriş Tipleri	PT100 (IEC751) (ITS90)
Voltaj Giriş Tipleri (dc)	0-50 mV, 0-5 V, 0-10 V yapılandırma parametreleri ile seçilebilir
Akım Giriş Tipleri (dc)	Yapılandırma parametreleri 0-20 mA, 4-20 mA seçilebilir
Doğruluk	± 0,25 Termokupl, Termorezistans için Tam skalanın%, ve Gerilim.
Çıkışlar
Röle Çıkışı	Rezistif Yükte 5A @ 250 V ~
Opsiyonel Çıkış Modülleri	EM0-700 Röle Çıkış Modülü (3A @ 250V)
	EM0-710 SSR Çıkış Modülü (20mA @ 18V)
	EM0-720 Dijital (Transistör) Çıkış Modülü (40mA @ 18V)
	EM0-730 0/4-20mA Akım Çıkış Modülü
Standart Haberleşme Modülü	EMC-700 RS-232 Haberleşme Modülü
Opsiyonel Haberleşme Modülü	EMC-710 RS-485 Haberleşme Modülü
Kontrol
Kontrol Formu	On / Off
Okuma Sıklığı	Saniyede 3 okuma
İletişim Protokolü	MODBUS-RTU
Kalite Standartları
Uyumlu Belgeler	UL Tanınan Bileşeni (Dosya Numarası: E 254103), GOST-R, CE
